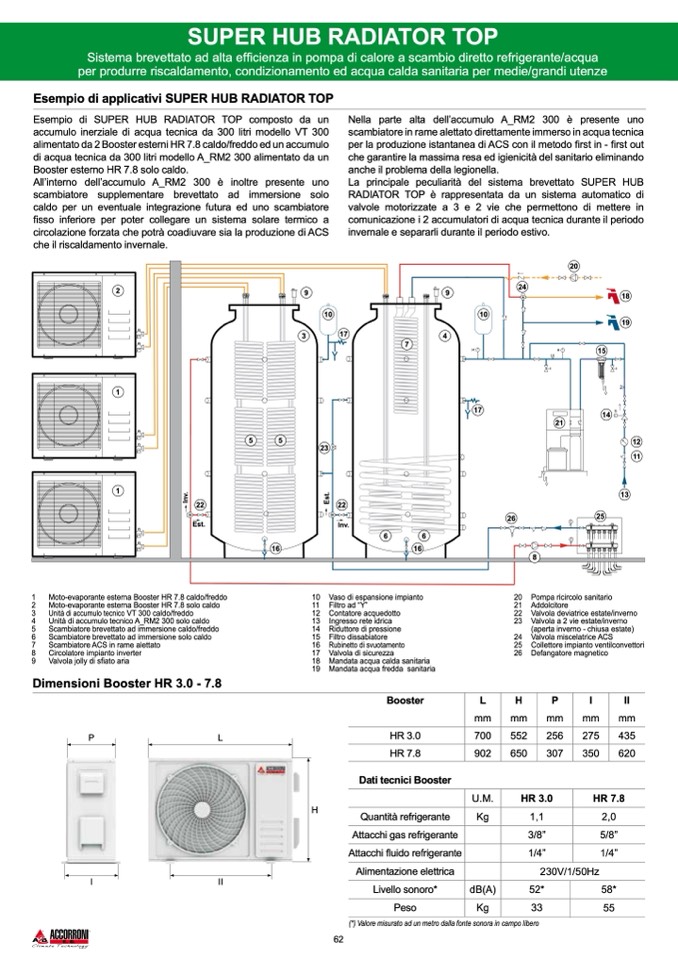

SUPER HUB RADIATOR TOP

Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua

per produrre riscaldamento, condizionamento ed acqua calda sanitaria per medie/grandi utenze

Esempio di applicativi SUPER HUB RADIATOR TOP

Esempio di SUPER HUB RADIATOR TOP composto da un

accumulo inerziale di acqua tecnica da 300 litri modello VT 300

alimentato da 2 Booster esterni HR 7.8 caldo/freddo ed un accumulo

di acqua tecnica da 300 litri modello A_RM2 300 alimentato da un

Booster esterno HR 7.8 solo caldo.

All’interno dell’accumulo A_RM2 300 è inoltre presente uno

scambiatore supplementare brevettato ad immersione solo

caldo per un eventuale integrazione futura ed uno scambiatore

fisso inferiore per poter collegare un sistema solare termico a

circolazione forzata che potrà coadiuvare sia la produzione di ACS

che il riscaldamento invernale.

Nella parte alta dell’accumulo A_RM2 300 è presente uno

scambiatore in rame alettato direttamente immerso in acqua tecnica

per la produzione istantanea di ACS con il metodo first in - first out

che garantire la massima resa ed igienicità del sanitario eliminando

anche il problema della legionella.

La principale peculiarità del sistema brevettato SUPER HUB

RADIATOR TOP è rappresentata da un sistema automatico di

valvole motorizzate a 3 e 2 vie che permettono di mettere in

comunicazione i 2 accumulatori di acqua tecnica durante il periodo

invernale e separarli durante il periodo estivo.

2

1

1

9

9

10

3

17

4

7

20

24

18

19

15

I

n

v

.

E

s

t

.

1 Moto-evaporante esterna Booster HR 7.8 caldo/freddo

2 Moto-evaporante esterna Booster HR 7.8 solo caldo

3 Unità di accumulo tecnico VT 300 caldo/freddo

4 Unità di accumulo tecnico A_RM2 300 solo caldo

5 Scambiatore brevettato ad immersione caldo/freddo

6 Scambiatore brevettato ad immersione solo caldo

7 Scambiatore ACS in rame alettato

8 Circolatore impianto inverter

9 Valvola jolly di sfiato aria

Dimensioni Booster HR 3.0 - 7.8

P

L

I

II

10

11

12

13

14

15

16

17

18

19

H

Vaso di espansione impianto

Filtro ad “Y”

Contatore acquedotto

Ingresso rete idrica

Riduttore di pressione

Filtro dissabiatore

Rubinetto di svuotamento

Valvola di sicurezza

Mandata acqua calda sanitaria

Mandata acqua fredda sanitaria

Booster

HR 3.0

HR 7.8

20

21

22

23

24

25

26

Pompa ricircolo sanitario

Addolcitore

Valvola deviatrice estate/inverno

Valvola a 2 vie estate/inverno

(aperta inverno - chiusa estate)

Valvola miscelatrice ACS

Collettore impianto ventilconvettori

Defangatore magnetico

P

I

II

22

Est.

22

Inv.

26

8

5

5

23

12

11

16

6

6

16

62

Dati tecnici Booster

U.M.

HR 3.0

Quantità refrigerante

Kg

1,1

Attacchi gas refrigerante

3/8”

10

17

14

21

13

25

Attacchi fluido refrigerante

1/4”

Alimentazione elettrica

230V/1/50Hz

Livello sonoro*

Peso

dB(A)

52*

58*

Kg

33

55

(*) Valore misurato ad un metro dalla fonte sonora in campo libero

L

H

mm

mm

mm

mm

mm

700

552

256

902

650

307

275

435

350

620

HR 7.8

2,0

5/8”

1/4”
