15
14
10
27
9
1
1
13
22
10
9
8
7
18
13
12
20
23
24
23
24
19
27
1
1
28
15
14

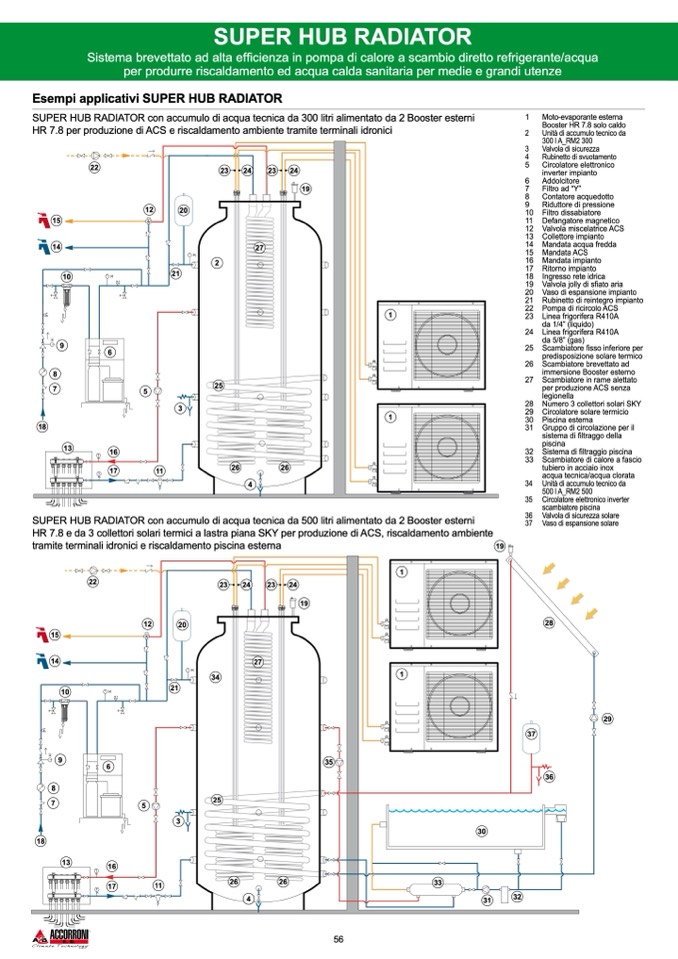

SUPER HUB RADIATOR
Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua
per produrre riscaldamento ed acqua calda sanitaria per medie e grandi utenze
Esempi applicativi SUPER HUB RADIATOR
SUPER HUB RADIATOR con accumulo di acqua tecnica da 300 litri alimentato da 2 Booster esterni
HR 7.8 per produzione di ACS e riscaldamento ambiente tramite terminali idronici
1 Moto-evaporante esterna
Booster HR 7.8 solo caldo
2
Unità di accumulo tecnico da
300 l A_RM2 300
3
Valvola di sicurezza
4
Rubinetto di svuotamento
5 Circolatore elettronico
inverter impianto
6 Addolcitore
7 Filtro ad “Y”
8 Contatore acquedotto
9 Riduttore di pressione
10 Filtro dissabiatore
11 Defangatore magnetico
12 Valvola miscelatrice ACS
13 Collettore impianto
14 Mandata acqua fredda
15 Mandata ACS
16 Mandata impianto
17 Ritorno impianto
18 Ingresso rete idrica
19 Valvola jolly di sfiato aria
20 Vaso di espansione impianto
21 Rubinetto di reintegro impianto
22 Pompa di ricircolo ACS
23 Linea frigorifera R410A
da 1/4” (liquido)
24 Linea frigorifera R410A
da 5/8” (gas)
25 Scambiatore fisso inferiore per
predisposizione solare termico
26 Scambiatore brevettato ad
immersione Booster esterno
27 Scambiatore in rame alettato
per produzione ACS senza
legionella
28 Numero 3 collettori solari SKY
29 Circolatore solare termicio
30 Piscina esterna
31 Gruppo di circolazione per il
sistema di filtraggo della
piscina
32 Sistema di filtraggio piscina
33 Scambiatore di calore a fascio
tubiero in acciaio inox
acqua tecnica/acqua clorata
34 Unità di accumulo tecnico da
500 l A_RM2 500
35 Circolatore elettronico inverter
scambiatore piscina
36 Valvola di sicurezza solare
37 Vaso di espansione solare
22
23
24
23
24
6
16
17
35
5
36
32
12
20
2
21
6
7
5
18
16
17
SUPER HUB RADIATOR con accumulo di acqua tecnica da 500 litri alimentato da 2 Booster esterni
HR 7.8 e da 3 collettori solari termici a lastra piana SKY per produzione di ACS, riscaldamento ambiente
tramite terminali idronici e riscaldamento piscina esterna
8
11
26
11
2
6
26
33
4
30
31
3
25
26
34
21
25
3
29
4
19
56
19
37
