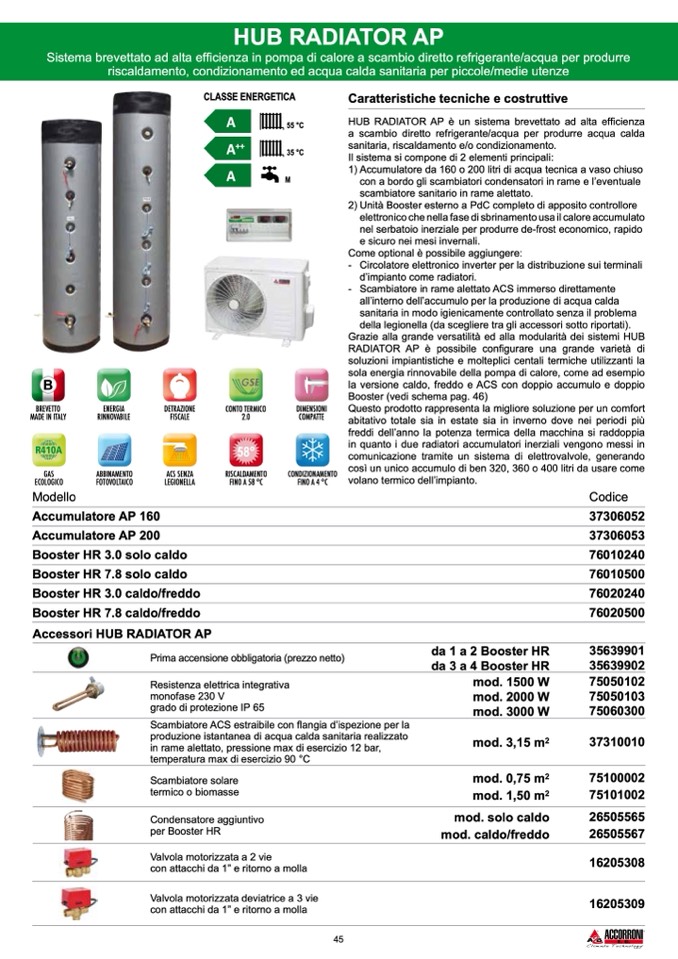

HUB RADIATOR AP

Sistema brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua per produrre

riscaldamento, condizionamento ed acqua calda sanitaria per piccole/medie utenze

CLASSE ENERGETICA

Caratteristiche tecniche e costruttive

HUB RADIATOR AP è un sistema brevettato ad alta efficienza

a scambio diretto refrigerante/acqua per produrre acqua calda

sanitaria, riscaldamento e/o condizionamento.

Il sistema si compone di 2 elementi principali:

1) Accumulatore da 160 o 200 litri di acqua tecnica a vaso chiuso

con a bordo gli scambiatori condensatori in rame e l’eventuale

scambiatore sanitario in rame alettato.

2) Unità Booster esterno a PdC completo di apposito controllore

elettronico che nella fase di sbrinamento usa il calore accumulato

nel serbatoio inerziale per produrre de-frost economico, rapido

e sicuro nei mesi invernali.

Come optional è possibile aggiungere:

- Circolatore elettronico inverter per la distribuzione sui terminali

d’impianto come radiatori.

- Scambiatore in rame alettato ACS immerso direttamente

all’interno dell’accumulo per la produzione di acqua calda

sanitaria in modo igienicamente controllato senza il problema

della legionella (da scegliere tra gli accessori sotto riportati).

Grazie alla grande versatilità ed alla modularità dei sistemi HUB

RADIATOR AP è possibile configurare una grande varietà di

soluzioni impiantistiche e molteplici centali termiche utilizzanti la

sola energia rinnovabile della pompa di calore, come ad esempio

la versione caldo, freddo e ACS con doppio accumulo e doppio

Booster (vedi schema pag. 46)

Questo prodotto rappresenta la migliore soluzione per un comfort

abitativo totale sia in estate sia in inverno dove nei periodi più

freddi dell’anno la potenza termica della macchina si raddoppia

in quanto i due radiatori accumulatori inerziali vengono messi in

comunicazione tramite un sistema di elettrovalvole, generando

così un unico accumulo di ben 320, 360 o 400 litri da usare come

volano termico dell’impianto.

A

A

++

A

55 °C

35 °C

M

B

BREVETTO

MADE IN ITALY

GAS

ECOLOGICO

Modello

ENERGIA

RINNOVABILE

ABBINAMENTO

FOTOVOLTAICO

DETRAZIONE

FISCALE

ACS SENZA

LEGIONELLA

CONTO TERMICO

2.0

RISCALDAMENTO

FINO A 58 °C

DIMENSIONI

COMPATTE

CONDIZIONAMENTO

FINO A 4 °C

58°

Accumulatore AP 160

Accumulatore AP 200

Booster HR 3.0 solo caldo

Booster HR 7.8 solo caldo

Booster HR 3.0 caldo/freddo

Booster HR 7.8 caldo/freddo

Accessori HUB RADIATOR AP

da 1 a 2 Booster HR

da 3 a 4 Booster HR

mod. 1500 W

mod. 2000 W

mod. 3000 W

mod. 3,15 m

2

mod. 0,75 m

2

mod. 1,50 m

2

mod. solo caldo

mod. caldo/freddo

Codice

37306052

37306053

76010240

76010500

76020240

76020500

35639901

35639902

75050102

75050103

75060300

37310010

75100002

75101002

26505565

26505567

16205308

16205309

Prima accensione obbligatoria (prezzo netto)

Resistenza elettrica integrativa

monofase 230 V

grado di protezione IP 65

Scambiatore ACS estraibile con flangia d’ispezione per la

produzione istantanea di acqua calda sanitaria realizzato

in rame alettato, pressione max di esercizio 12 bar,

temperatura max di esercizio 90 °C

Scambiatore solare

termico o biomasse

Condensatore aggiuntivo

per Booster HR

Valvola motorizzata a 2 vie

con attacchi da 1” e ritorno a molla

Valvola motorizzata deviatrice a 3 vie

con attacchi da 1” e ritorno a molla

45
