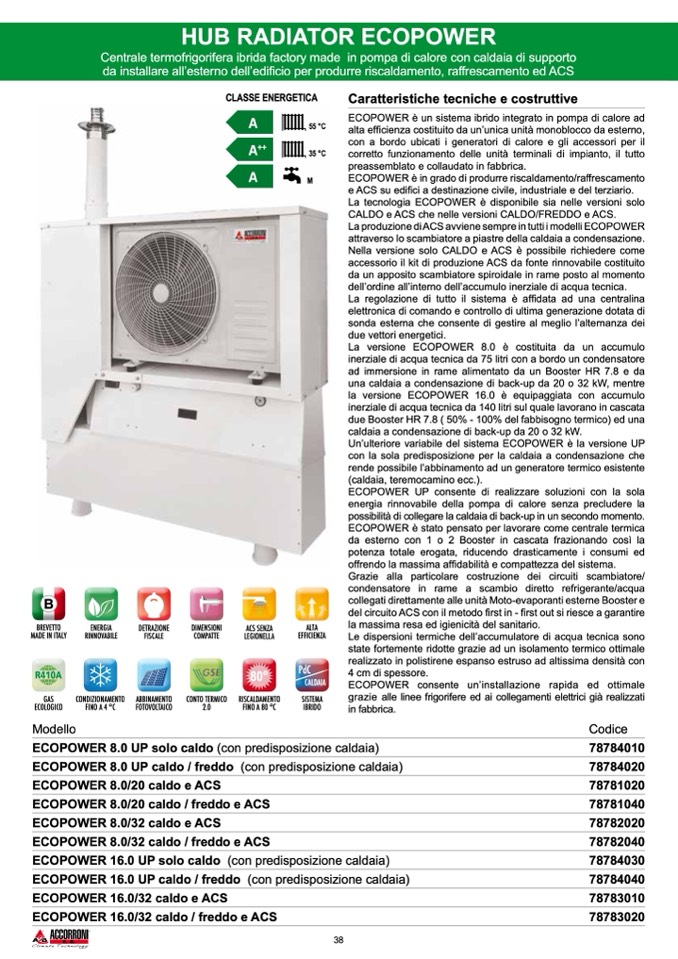

HUB RADIATOR ECOPOWER
Centrale termofrigorifera ibrida factory made in pompa di calore con caldaia di supporto
da installare all’esterno dell’edificio per produrre riscaldamento, raffrescamento ed ACS
CLASSE ENERGETICA
A
55 °C
A
++
35 °C
Caratteristiche tecniche e costruttive
ECOPOWER è un sistema ibrido integrato in pompa di calore ad
alta efficienza costituito da un’unica unità monoblocco da esterno,
con a bordo ubicati i generatori di calore e gli accessori per il
corretto funzionamento delle unità terminali di impianto, il tutto
preassemblato e collaudato in fabbrica.
BREVETTO
MADE IN ITALY
GAS
ECOLOGICO
ENERGIA
RINNOVABILE
CONDIZIONAMENTO
FINO A 4 °C
DETRAZIONE
FISCALE
ABBINAMENTO
FOTOVOLTAICO
DIMENSIONI
COMPATTE
CONTO TERMICO
2.0
ACS SENZA
LEGIONELLA
RISCALDAMENTO
FINO A 80 °C
ALTA
EFFICIENZA
SISTEMA
IBRIDO
La tecnologia ECOPOWER è disponibile sia nelle versioni solo
CALDO e ACS che nelle versioni CALDO/FREDDO e ACS.
La produzione di ACS avviene sempre in tutti i modelli ECOPOWER
attraverso lo scambiatore a piastre della caldaia a condensazione.
Nella versione solo CALDO e ACS è possibile richiedere come
accessorio il kit di produzione ACS da fonte rinnovabile costituito
da un apposito scambiatore spiroidale in rame posto al momento
dell’ordine all’interno dell’accumulo inerziale di acqua tecnica.
La regolazione di tutto il sistema è affidata ad una centralina
elettronica di comando e controllo di ultima generazione dotata di
sonda esterna che consente di gestire al meglio l’alternanza dei
due vettori energetici.
La versione ECOPOWER 8.0 è costituita da un accumulo
inerziale di acqua tecnica da 75 litri con a bordo un condensatore
ad immersione in rame alimentato da un Booster HR 7.8 e da
una caldaia a condensazione di back-up da 20 o 32 kW, mentre
la versione ECOPOWER 16.0 è equipaggiata con accumulo
inerziale di acqua tecnica da 140 litri sul quale lavorano in cascata
due Booster HR 7.8 ( 50% - 100% del fabbisogno termico) ed una
caldaia a condensazione di back-up da 20 o 32 kW.
Un’ulteriore variabile del sistema ECOPOWER è la versione UP
con la sola predisposizione per la caldaia a condensazione che
rende possibile l’abbinamento ad un generatore termico esistente
(caldaia, teremocamino ecc.).
ECOPOWER UP consente di realizzare soluzioni con la sola
energia rinnovabile della pompa di calore senza precludere la
possibilità di collegare la caldaia di back-up in un secondo momento.
ECOPOWER è stato pensato per lavorare come centrale termica
da esterno con 1 o 2 Booster in cascata frazionando così la
potenza totale erogata, riducendo drasticamente i consumi ed
offrendo la massima affidabilità e compattezza del sistema.
Grazie alla particolare costruzione dei circuiti scambiatore/
condensatore in rame a scambio diretto refrigerante/acqua
collegati direttamente alle unità Moto-evaporanti esterne Booster e
del circuito ACS con il metodo first in - first out si riesce a garantire
la massima resa ed igienicità del sanitario.
Le dispersioni termiche dell’accumulatore di acqua tecnica sono
state fortemente ridotte grazie ad un isolamento termico ottimale
realizzato in polistirene espanso estruso ad altissima densità con
4 cm di spessore.
ECOPOWER consente un’installazione rapida ed ottimale
grazie alle linee frigorifere ed ai collegamenti elettrici già realizzati
in fabbrica.
A
M
ECOPOWER è in grado di produrre riscaldamento/raffrescamento
e ACS su edifici a destinazione civile, industriale e del terziario.
B
80°
Modello
ECOPOWER 8.0 UP solo caldo (con predisposizione caldaia)
ECOPOWER 8.0 UP caldo / freddo (con predisposizione caldaia)
ECOPOWER 8.0/20 caldo e ACS
ECOPOWER 8.0/20 caldo / freddo e ACS
ECOPOWER 8.0/32 caldo e ACS
ECOPOWER 8.0/32 caldo / freddo e ACS
ECOPOWER 16.0 UP solo caldo (con predisposizione caldaia)
ECOPOWER 16.0 UP caldo / freddo (con predisposizione caldaia)
ECOPOWER 16.0/32 caldo e ACS
ECOPOWER 16.0/32 caldo / freddo e ACS
Codice
78784010
78784020
78781020
78781040
78782020
78782040
78784030
78784040
78783010
78783020
PdC
CALDAIA
