HUB RADIATOR PACK CF

Sistema ibrido integrato brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua con

caldaia di supporto per produrre acqua calda sanitaria e riscaldamento, condizionamento per piccole e medie utenze

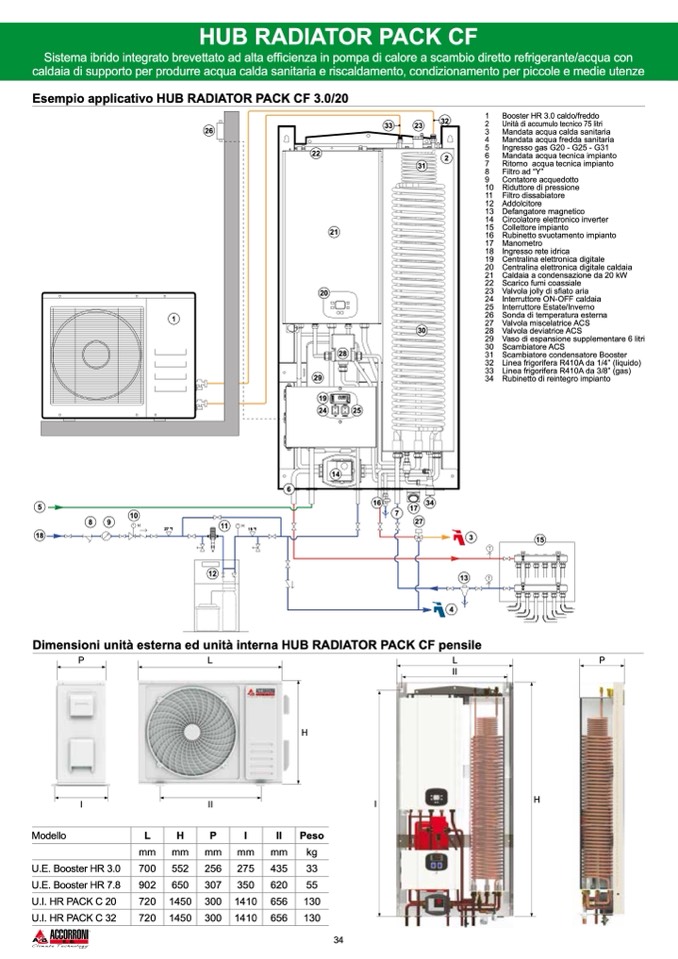

Esempio applicativo HUB RADIATOR PACK CF 3.0/20

5

8

9

10

18

11

16

17

34

7

27

Modello

U.E. Booster HR 3.0

U.E. Booster HR 7.8

U.I. HR PACK C 20

U.I. HR PACK C 32

L

H

mm mm

700 552

902 650

720 1450

720 1450

P

I

mm mm

256 275

307 350

300 1410

300 1410

II Peso

mm

kg

435

33

620

55

656 130

656 130

1

22

21

20

28

14

6

26

23

12

Dimensioni unità esterna ed unità interna HUB RADIATOR PACK CF pensile

29

19

24

25

P

L

L

P

II

H

I

II

I

H

34

33

32

2

31

1 Booster HR 3.0 caldo/freddo

2 Unità di accumulo tecnico 75 litri

3 Mandata acqua calda sanitaria

4 Mandata acqua fredda sanitaria

5 Ingresso gas G20 - G25 - G31

6 Mandata acqua tecnica impianto

7 Ritorno acqua tecnica impianto

8 Filtro ad “Y”

9 Contatore acquedotto

10 Riduttore di pressione

11 Filtro dissabiatore

12 Addolcitore

13 Defangatore magnetico

14 Circolatore elettronico inverter

15 Collettore impianto

16 Rubinetto svuotamento impianto

17 Manometro

18 Ingresso rete idrica

19 Centralina elettronica digitale

20 Centralina elettronica digitale caldaia

21 Caldaia a condensazione da 20 kW

22 Scarico fumi coassiale

23 Valvola jolly di sfiato aria

24 Interruttore ON-OFF caldaia

25 Interruttore Estate/Inverno

26 Sonda di temperatura esterna

27 Valvola miscelatrice ACS

28 Valvola deviatrice ACS

29 Vaso di espansione supplementare 6 litri

30 Scambiatore ACS

31 Scambiatore condensatore Booster

32 Linea frigorifera R410A da 1/4” (liquido)

33 Linea frigorifera R410A da 3/8” (gas)

34 Rubinetto di reintegro impianto

30

3

13

4

15
