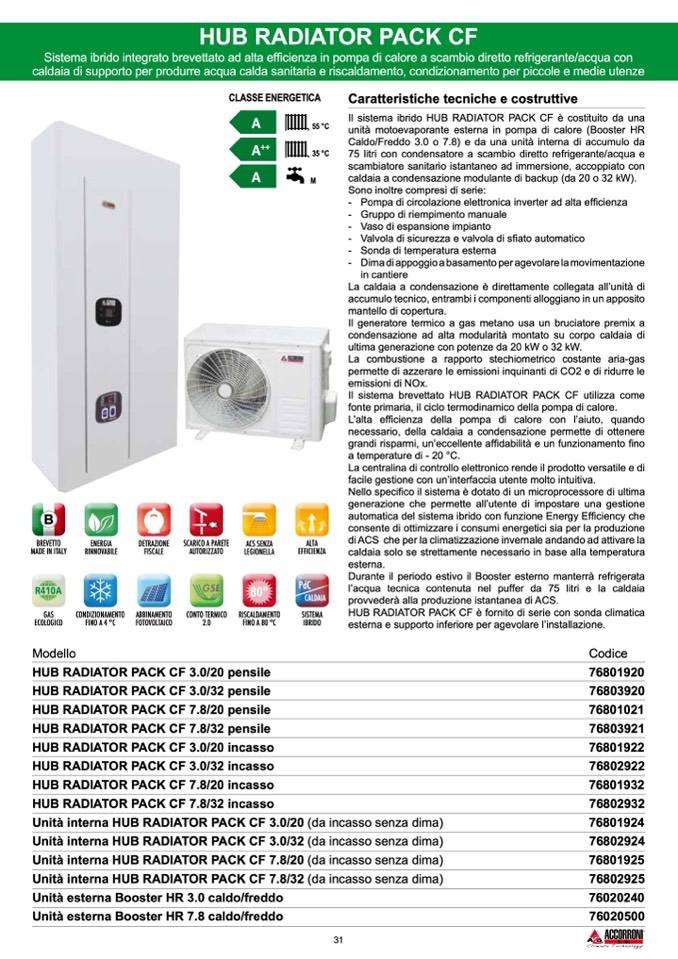

HUB RADIATOR PACK CF
Sistema ibrido integrato brevettato ad alta efficienza in pompa di calore a scambio diretto refrigerante/acqua con
caldaia di supporto per produrre acqua calda sanitaria e riscaldamento, condizionamento per piccole e medie utenze
CLASSE ENERGETICA
Caratteristiche tecniche e costruttive
Il sistema ibrido HUB RADIATOR PACK CF è costituito da una
unità motoevaporante esterna in pompa di calore (Booster HR
Caldo/Freddo 3.0 o 7.8) e da una unità interna di accumulo da
75 litri con condensatore a scambio diretto refrigerante/acqua e
scambiatore sanitario istantaneo ad immersione, accoppiato con
caldaia a condensazione modulante di backup (da 20 o 32 kW).
Sono inoltre compresi di serie:
- Pompa di circolazione elettronica inverter ad alta efficienza
- Gruppo di riempimento manuale
- Vaso di espansione impianto
- Valvola di sicurezza e valvola di sfiato automatico
- Sonda di temperatura esterna
- Dima di appoggio a basamento per agevolare la movimentazione
in cantiere
La caldaia a condensazione è direttamente collegata all’unità di
accumulo tecnico, entrambi i componenti alloggiano in un apposito
mantello di copertura.
Il generatore termico a gas metano usa un bruciatore premix a
condensazione ad alta modularità montato su corpo caldaia di
ultima generazione con potenze da 20 kW o 32 kW.
La combustione a rapporto stechiometrico costante aria-gas
permette di azzerare le emissioni inquinanti di CO2 e di ridurre le
emissioni di NOx.
Il sistema brevettato HUB RADIATOR PACK CF utilizza come
fonte primaria, il ciclo termodinamico della pompa di calore.
L’alta efficienza della pompa di calore con l’aiuto, quando
necessario, della caldaia a condensazione permette di ottenere
grandi risparmi, un’eccellente affidabilità e un funzionamento fino
a temperature di - 20 °C.
La centralina di controllo elettronico rende il prodotto versatile e di
facile gestione con un’interfaccia utente molto intuitiva.
Nello specifico il sistema è dotato di un microprocessore di ultima
generazione che permette all’utente di impostare una gestione
automatica del sistema ibrido con funzione Energy Efficiency che
consente di ottimizzare i consumi energetici sia per la produzione
di ACS che per la climatizzazione invernale andando ad attivare la
caldaia solo se strettamente necessario in base alla temperatura
esterna.
Durante il periodo estivo il Booster esterno manterrà refrigerata
l’acqua tecnica contenuta nel puffer da 75 litri e la caldaia
provvederà alla produzione istantanea di ACS.
HUB RADIATOR PACK CF è fornito di serie con sonda climatica
esterna e supporto inferiore per agevolare l’installazione.
A
55 °C
A
++
35 °C
A
M
B
BREVETTO
MADE IN ITALY
GAS
ECOLOGICO
ENERGIA
RINNOVABILE
CONDIZIONAMENTO
FINO A 4 °C
DETRAZIONE
FISCALE
ABBINAMENTO
FOTOVOLTAICO
SCARICO A PARETE
AUTORIZZATO
CONTO TERMICO
2.0
ACS SENZA
LEGIONELLA
RISCALDAMENTO
FINO A 80 °C
ALTA
EFFICIENZA
SISTEMA
IBRIDO
80°
Modello
Codice
76801920
76803920
76801021
76803921
76801922
76802922
76801932
76802932
76801924
76802924
76801925
76802925
76020240
76020500
PdC
CALDAIA
HUB RADIATOR PACK CF 3.0/20 pensile
HUB RADIATOR PACK CF 3.0/32 pensile
HUB RADIATOR PACK CF 7.8/20 pensile
HUB RADIATOR PACK CF 7.8/32 pensile
HUB RADIATOR PACK CF 3.0/20 incasso
HUB RADIATOR PACK CF 3.0/32 incasso
HUB RADIATOR PACK CF 7.8/20 incasso
HUB RADIATOR PACK CF 7.8/32 incasso
Unità interna HUB RADIATOR PACK CF 3.0/20 (da
Unità interna HUB RADIATOR PACK CF 3.0/32 (da
Unità interna HUB RADIATOR PACK CF 7.8/20 (da
Unità interna HUB RADIATOR PACK CF 7.8/32 (da
Unità esterna Booster HR 3.0 caldo/freddo
Unità esterna Booster HR 7.8 caldo/freddo
incasso senza dima)
incasso senza dima)
incasso senza dima)
incasso senza dima)
31
