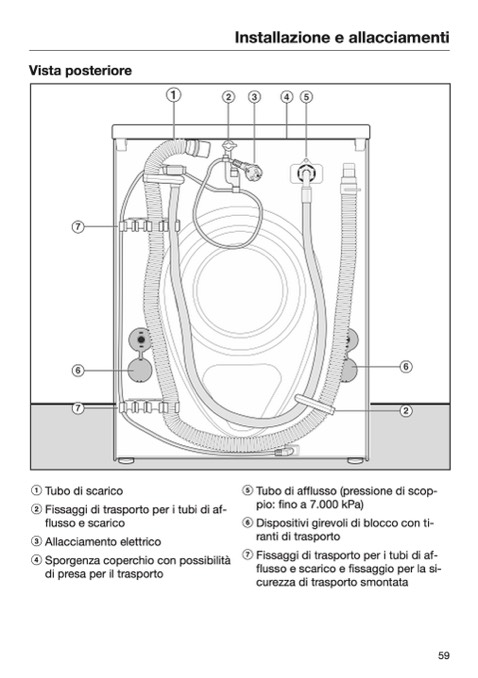

Vista posteriore

a Tubo di scarico

b Fissaggi di trasporto per i tubi di af-

flusso e scarico

c Allacciamento elettrico

d Sporgenza coperchio con possibilità

di presa per il trasporto

e Tubo di afflusso (pressione di scop-

pio: fino a 7.000 kPa)

f Dispositivi girevoli di blocco con ti-

ranti di trasporto

g Fissaggi di trasporto per i tubi di af-

flusso e scarico e fissaggio per la si-

curezza di trasporto smontata

Installazione e allacciamenti

59
