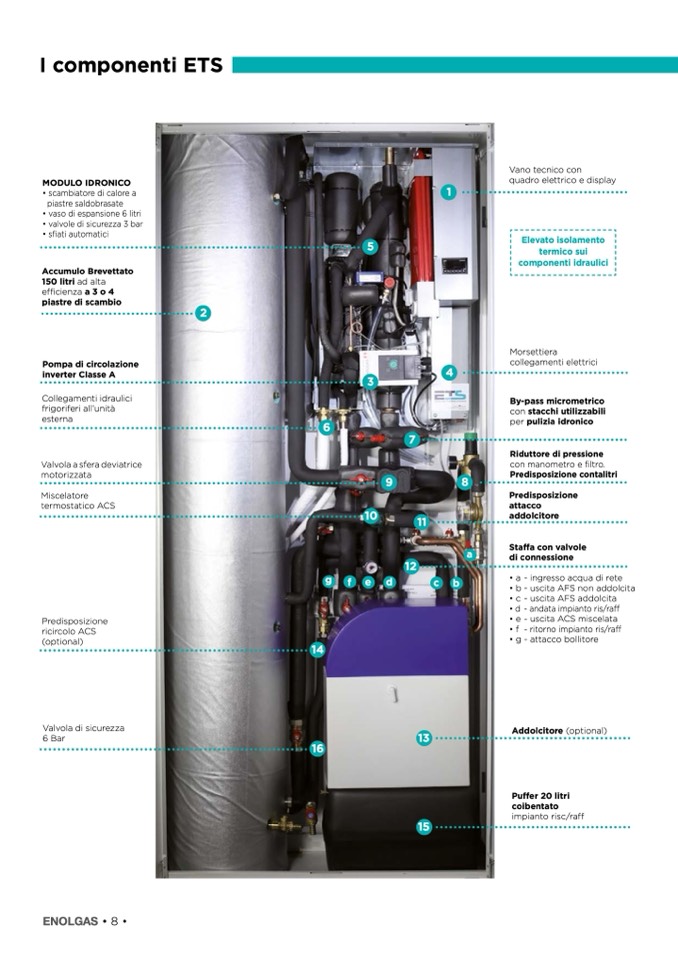

I componenti ETS

MODULO IDRONICO

• scambiatore di calore a

piastre saldobrasate

• vaso di espansione 6 litri

• valvole di sicurezza 3 bar

• sfiati automatici

Accumulo Brevettato

150 litri ad alta

efficienza a 3 o 4

piastre di scambio

Pompa di circolazione

inverter Classe A

Collegamenti idraulici

frigoriferi all’unità

esterna

Valvola a sfera deviatrice

motorizzata

Miscelatore

termostatico ACS

Predisposizione

ricircolo ACS

(optional)

Valvola di sicurezza

6 Bar

Vano tecnico con

quadro elettrico e display

1

Elevato isolamento

termico sui

componenti idraulici

2

5

3

10

4

Morsettiera

collegamenti elettrici

By-pass micrometrico

con stacchi utilizzabili

per pulizia idronico

Riduttore di pressione

con manometro e filtro.

Predisposizione contalitri

Predisposizione

attacco

addolcitore

Staffa con valvole

di connessione

• a - ingresso acqua di rete

• b - uscita AFS non addolcita

• c - uscita AFS addolcita

• d - andata impianto ris/raff

• e - uscita ACS miscelata

• f - ritorno impianto ris/raff

• g - attacco bollitore

Addolcitore (optional)

Puffer 20 litri

coibentato

impianto risc/raff

6

7

9

8

11

a

12

g

14

16

f

e

d

c

b

13

15
