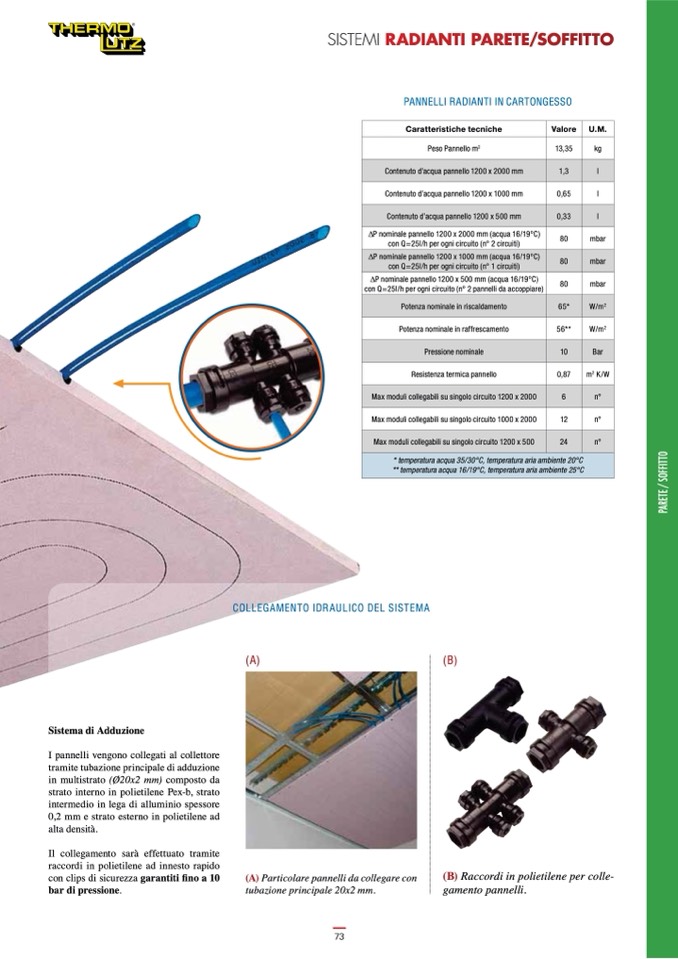

SISTEMI RADIANTI PARETE/SOFFITTO

PANNELLI RADIANTI IN CARTONGESSO

Caratteristiche tecniche

Valore

U.M.

Peso Pannello m

2

13,35 kg

Contenuto d’acqua pannello 1200 x 2000 mm

1,3 l

Contenuto d’acqua pannello 1200 x 1000 mm

0,65 l

Contenuto d’acqua pannello 1200 x 500 mm

0,33

l

̈P nominale pannello 1200 x 2000 mm (acqua 16/19°C)

con Q=25l/h per ogni circuito (n° 2 circuiti)

80 mbar

̈P nominale pannello 1200 x 1000 mm (acqua 16/19°C)

con Q=25l/h per ogni circuito (n° 1 circuiti)

80

mbar

̈P nominale pannello 1200 x 500 mm (acqua 16/19°C)

con Q=25l/h per ogni circuito (n° 2 pannelli da accoppiare)

80 mbar

Potenza nominale in riscaldamento

65*

W/m

2

Potenza nominale in raffrescamento

56** W/m

2

Pressione nominale

10

Bar

Resistenza termica pannello

0,87 m

2

K/W

Max moduli collegabili su singolo circuito 1200 x 2000

6

n°

Max moduli collegabili su singolo circuito 1000 x 2000

12 n°

Max moduli collegabili su singolo circuito 1200 x 500

24

n°

* temperatura acqua 35/30°C, temperatura aria ambiente 20°C

** temperatura acqua 16/19°C, temperatura aria ambiente 25°C

6L VWHPD��GL��$GGX]LRQH

I pannelli vengono collegati al collettore

tramite tubazione principale di adduzione

in multistrato ��������[����PP�� composto da

strato interno in polietilene Pex-b, strato

intermedio in lega di alluminio spessore

0,2 mm e strato esterno in polietilene ad

alta densità.

Il collegamento sarà effettuato tramite

raccordi in polietilene ad innesto rapido

con clips di sicurezza JDUDQWLWL��ÀQR��D��������

EDU��GL��SUHVVLRQH.

��%������5DFFRUGL��LQ��SROLHWLOHQH��SHU��FROOH-

WXED]LRQH��SULQFLSDOH������[����PP��

gamento pannelli.

COLLEGAMENTO IDRAULICO DEL SISTEMA

(A)

(B)

��$���� Particolare pannelli da collegare con
