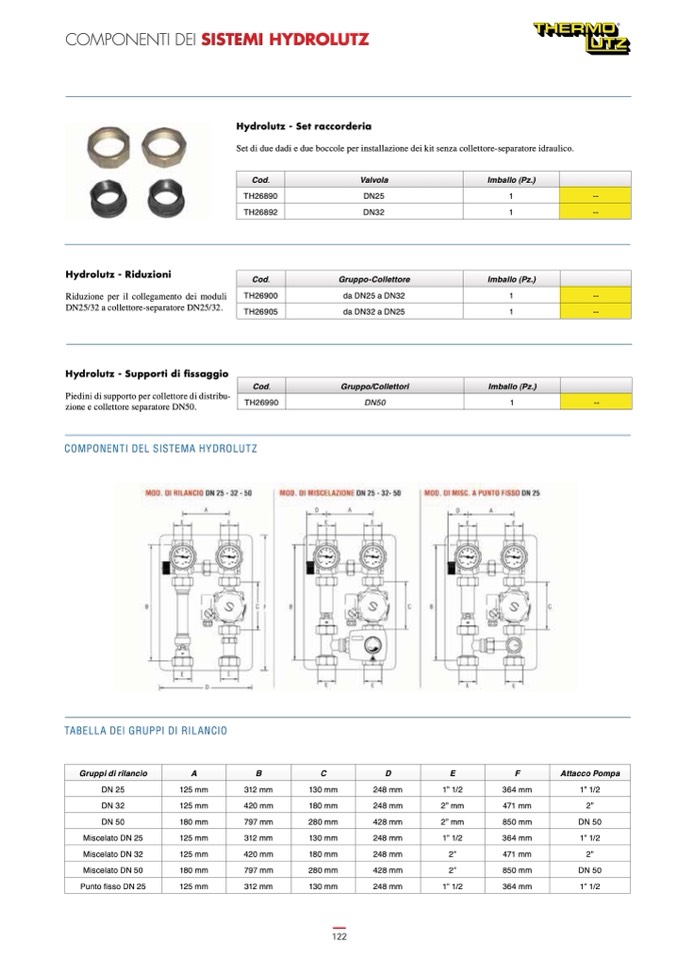

COMPONENTI DEI SISTEMI HYDROLUTZ

Hydrolutz - Set raccorderia

Set di due dadi e due boccole per installazione dei kit senza collettore-separatore idraulico.

Cod.

Valvola

Imballo (Pz.)

TH26890

DN25

1 --

TH26892

DN32

1 --

Hydrolutz - Riduzioni

Riduzione per il collegamento dei moduli

DN25/32 a collettore-separatore DN25/32.

Hydrolutz - Supporti di fissaggio

Piedini di supporto per collettore di distribu-

zione e collettore separatore DN50.

COMPONENTI DEL SISTEMA HYDROLUTZ

Cod.

Gruppo-Collettore

Imballo (Pz.)

TH26900

da DN25 a DN32

1 --

TH26905

da DN32 a DN25

1 --

Cod.

Gruppo/Collettori

Imballo (Pz.)

TH26990

DN50

1

--

TABELLA DEI GRUPPI DI RILANCIO

Gruppi di rilancio

A B C D E F Attacco Pompa

DN 25 125 mm 312 mm 130 mm 248 mm 1” 1/2 364 mm 1” 1/2

DN 32 125 mm 420 mm 180 mm 248 mm 2” mm 471 mm 2”

DN 50 180 mm 797 mm 280 mm 428 mm 2” mm 850 mm DN 50

Miscelato DN 25 125 mm 312 mm 130 mm 248 mm 1” 1/2 364 mm 1” 1/2

Miscelato DN 32 125 mm 420 mm 180 mm 248 mm 2” 471 mm 2”

Miscelato DN 50 180 mm 797 mm 280 mm 428 mm 2” 850 mm DN 50

3XQWR��ÀVVR��'1������ 125 mm 312 mm 130 mm 248 mm 1” 1/2 364 mm 1” 1/2

122
