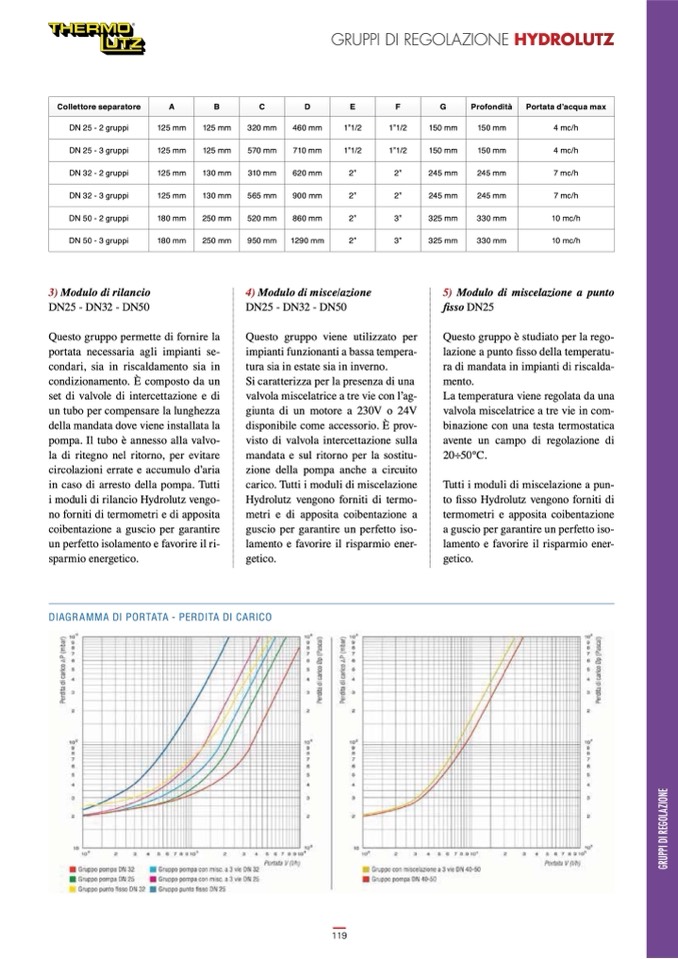

GRUPPI DI REGOLAZIONE HYDROLUTZ
Collettore separatore
A B C D E F G Profondità Portata d’acqua max
DN 25 - 2 gruppi 125 mm 125 mm 320 mm 460 mm 1”1/2 1”1/2 150 mm 150 mm 4 mc/h
DN 25 - 3 gruppi
125 mm 125 mm 570 mm 710 mm 1”1/2 1”1/2 150 mm 150 mm 4 mc/h
DN 32 - 2 gruppi
125 mm 130 mm 310 mm 620 mm 2” 2” 245 mm 245 mm 7 mc/h
DN 32 - 3 gruppi 125 mm 130 mm 565 mm 900 mm 2” 2” 245 mm 245 mm 7 mc/h
DN 50 - 2 gruppi
180 mm 250 mm 520 mm 860 mm 2” 3” 325 mm 330 mm 10 mc/h
DN 50 - 3 gruppi 180 mm 250 mm 950 mm 1290 mm 2” 3” 325 mm 330 mm 10 mc/h
3) Modulo di rilancio
DN25 - DN32 - DN50
Questo gruppo permette di fornire la
portata necessaria agli impianti se-
condari, sia in riscaldamento sia in
condizionamento. È composto da un
set di valvole di intercettazione e di
un tubo per compensare la lunghezza
della mandata dove viene installata la
pompa. Il tubo è annesso alla valvo-
la di ritegno nel ritorno, per evitare
circolazioni errate e accumulo d’aria
in caso di arresto della pompa. Tutti
i moduli di rilancio Hydrolutz vengo-
no forniti di termometri e di apposita
coibentazione a guscio per garantire
un perfetto isolamento e favorire il ri-
sparmio energetico.
4) Modulo di misce/azione
DN25 - DN32 - DN50
Questo gruppo viene utilizzato per
impianti funzionanti a bassa tempera-
tura sia in estate sia in inverno.
Si caratterizza per la presenza di una
valvola miscelatrice a tre vie con l’ag-
giunta di un motore a 230V o 24V
disponibile come accessorio. È prov-
visto di valvola intercettazione sulla
mandata e sul ritorno per la sostitu-
zione della pompa anche a circuito
carico. Tutti i moduli di miscelazione
Hydrolutz vengono forniti di termo-
metri e di apposita coibentazione a
guscio per garantire un perfetto iso-
lamento e favorire il risparmio ener-
getico.
5) Modulo di miscelazione a punto
ÀVVR��DN25
Questo gruppo è studiato per la rego-
OD]LRQH��D��SXQWR��ÀVVR��GHOOD��WHPSHUDWX-
ra di mandata in impianti di riscalda-
mento.
La temperatura viene regolata da una
valvola miscelatrice a tre vie in com-
binazione con una testa termostatica
avente un campo di regolazione di
20÷50°C.
Tutti i moduli di miscelazione a pun-
WR�� ÀVVR�� +\GUROXW]�� YHQJRQR�� IRUQLWL�� GL��
termometri e apposita coibentazione
a guscio per garantire un perfetto iso-
lamento e favorire il risparmio ener-
getico.
DIAGRAMMA DI PORTATA - PERDITA DI CARICO
