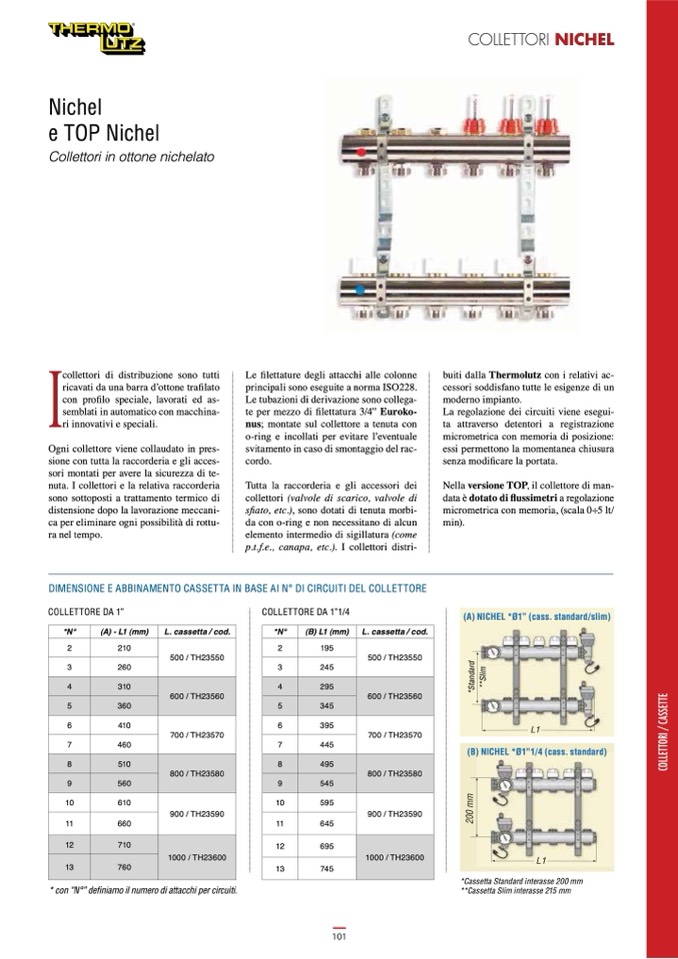

Nichel

e TOP Nichel

Collettori in ottone nichelato

collettori di distribuzione sono tutti

ULFDYDWL��GD��XQD��EDUUD��G·RWWRQH��WUDÀODWR��

FRQ�� SURÀOR�� VSHFLDOH���� ODYRUDWL�� HG�� DV-

semblati in automatico con macchina-

ri innovativi e speciali.

Ogni collettore viene collaudato in pres-

sione con tutta la raccorderia e gli acces-

sori montati per avere la sicurezza di te-

nuta. I collettori e la relativa raccorderia

sono sottoposti a trattamento termico di

distensione dopo la lavorazione meccani-

ca per eliminare ogni possibilità di rottu-

ra nel tempo.

/H�� ÀOHWWDWXUH�� GHJOL�� DWWDFFKL�� DOOH�� FRORQQH��

principali sono eseguite a norma ISO228.

Le tubazioni di derivazione sono collega-

WH�� SHU�� PH]]R�� GL�� ÀOHWWDWXUD�� ������μ�� (XURNR-

QXV; montate sul collettore a tenuta con

o-ring e incollati per evitare l’eventuale

svitamento in caso di smontaggio del rac-

cordo.

Tutta la raccorderia e gli accessori dei

collettori (valvole di scarico, valvole di

VÀDWR���� HWF����, sono dotati di tenuta morbi-

da con o-ring e non necessitano di alcun

elemento intermedio di sigillatura (come

p.t.f.e., canapa, etc.). I collettori distri-

buiti dalla 7KHUPROXW] con i relativi ac-

cessori soddisfano tutte le esigenze di un

moderno impianto.

La regolazione dei circuiti viene esegui-

ta attraverso detentori a registrazione

micrometrica con memoria di posizione:

essi permettono la momentanea chiusura

VHQ]D��PRGLÀFDUH��OD��SRUWDWD��

Nella versione TOP, il collettore di man-

data è GRWDWR��GL��ÁXVVLPHWUL a regolazione

micrometrica con memoria, (scala 0÷5 lt/

min).

(A) NICHEL *Ø1” (cass. standard/slim)

*Cassetta Standard interasse 200 mm

**Cassetta Slim interasse 215 mm

COLLETTORI NICHEL

DIMENSIONE E ABBINAMENTO CASSETTA IN BASE AI N° DI CIRCUITI DEL COLLETTORE

COLLETTORE DA 1”

COLLETTORE DA 1”1/4

*N° (A) - L1 (mm) L. cassetta / cod.

2 210

500 / TH23550

3 260

4 310

600 / TH23560

5 360

6 410

700 / TH23570

7 460

8 510

800 / TH23580

9 560

10 610

900 / TH23590

11 660

12 710

1000 / TH23600

13 760

*N° (B) L1 (mm) L. cassetta / cod.

2 195

500 / TH23550

3 245

4 295

600 / TH23560

5 345

6 395

700 / TH23570

7 445

8 495

800 / TH23580

9 545

10 595

900 / TH23590

11 645

12 695

1000 / TH23600

13 745

* con “N°” definiamo il numero di attacchi per circuiti.

(B) NICHEL *Ø1”1/4 (cass. standard)
