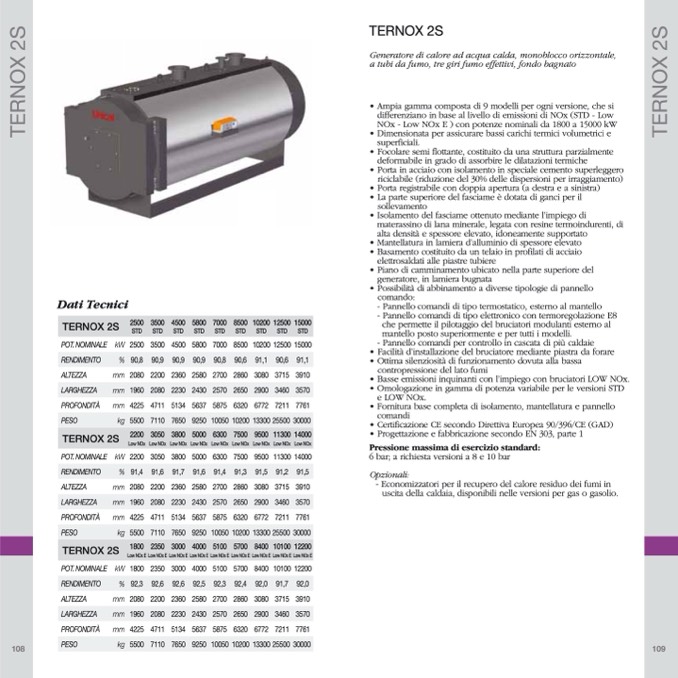

TERNOX 2S
Dati Tecnici
POT. NOMINALE kW 2500 3500 4500 5800 7000 8500 10200 12500 15000
ALTEZZA
mm 2080 2200 2360 2580 2700 2860 3080 3715 3910
PROFONDITÀ
mm 4225 4711 5134 5637 5875 6320 6772 7211 7761
POT. NOMINALE kW 2200 3050 3800 5000 6300 7500 9500 11300 14000
ALTEZZA
mm 2080 2200 2360 2580 2700 2860 3080 3715 3910
PROFONDITÀ
mm 4225 4711 5134 5637 5875 6320 6772 7211 7761
POT. NOMINALE kW 1800 2350 3000 4000 5100 5700 8400 10100 12200
ALTEZZA
mm 2080 2200 2360 2580 2700 2860 3080 3715 3910
Generatore di calore ad acqua calda, monoblocco orizzontale,
a tubi da fumo, tre giri fumo effettivi, fondo bagnato
• Ampia gamma composta di 9 modelli per ogni versione, che si
differenziano in base al livello di emissioni di NOx (STD - Low
NOx - Low NOx E ) con potenze nominali da 1800 a 15000 kW
• Dimensionata per assicurare bassi carichi termici volumetrici e
superficiali.
• Focolare semi flottante, costituito da una struttura parzialmente
deformabile in grado di assorbire le dilatazioni termiche
• Porta in acciaio con isolamento in speciale cemento superleggero
riciclabile (riduzione del 30% delle dispersioni per irraggiamento)
• Porta registrabile con doppia apertura (a destra e a sinistra)
• La parte superiore del fasciame è dotata di ganci per il
sollevamento
• Isolamento del fasciame ottenuto mediante l’impiego di
materassino di lana minerale, legata con resine termoindurenti, di
alta densità e spessore elevato, idoneamente supportato
• Mantellatura in lamiera d’alluminio di spessore elevato
• Basamento costituito da un telaio in profilati di acciaio
elettrosaldati alle piastre tubiere
• Piano di camminamento ubicato nella parte superiore del
generatore, in lamiera bugnata
• Possibilità di abbinamento a diverse tipologie di pannello
comando:
- Pannello comandi di tipo termostatico, esterno al mantello
- Pannello comandi di tipo elettronico con termoregolazione E8
che permette il pilotaggio del bruciatori modulanti esterno al
mantello posto superiormente e per tutti i modelli.
- Pannello comandi per controllo in cascata di più caldaie
• Facilità d’installazione del bruciatore mediante piastra da forare
• Ottima silenziosità di funzionamento dovuta alla bassa
contropressione del lato fumi
• Basse emissioni inquinanti con l’impiego con bruciatori LOW NOx.
• Omologazione in gamma di potenza variabile per le versioni STD
e LOW NOx.
• Fornitura base completa di isolamento, mantellatura e pannello
comandi
• Certificazione CE secondo Direttiva Europea 90/396/CE (GAD)
• Progettazione e fabbricazione secondo EN 303, parte 1
Pressione massima di esercizio standard:
6 bar; a richiesta versioni a 8 e 10 bar
Opzionali:
- Economizzatori per il recupero del calore residuo dei fumi in
uscita della caldaia, disponibili nelle versioni per gas o gasolio.
TERNOX 2S
2500
STD
3500
STD
4500
STD
5800
STD
7000
STD
8500
STD
10200
STD
12500
STD
15000
STD
RENDIMENTO
%
90,8
90,9
90,9
90,9
90,8
90,6
91,1
90,6
91,1
LARGHEZZA
mm
1960
2080
2230
2430
2570
2650
2900
3460
3570
PESO
kg
5500
7110
7650
9250
10050
10200
13300 25500
30000
TERNOX 2S
2200
Low NOx
3050
Low NOx
3800
Low NOx
5000
Low NOx
6300
Low NOx
7500
Low NOx
9500
Low NOx
11300
Low NOx
14000
Low NOx
RENDIMENTO
%
91,4
91,6
91,7
91,6
91,4
91,3
91,5
91,2
91,5
LARGHEZZA
mm
1960
2080
2230
2430
2570
2650
2900
3460
3570
PESO
kg
5500
7110
7650
9250
10050
10200
13300 25500
30000
TERNOX 2S
1800
Low NOx E
2350
Low NOx E
3000
Low NOx E
4000
Low NOx E
5100
Low NOx E
5700
Low NOx E
8400
Low NOx E
10100
Low NOx E
12200
Low NOx E
RENDIMENTO
%
92,3
92,6
92,6
92,5
92,3
92,4
92,0
91,7
92,0
LARGHEZZA
mm
1960
2080
2230
2430
2570
2650
2900
3460
3570
PROFONDITÀ
mm 4225 4711 5134 5637 5875 6320 6772 7211 7761
PESO
kg
5500
7110
7650
9250
10050
10200
13300 25500
30000
