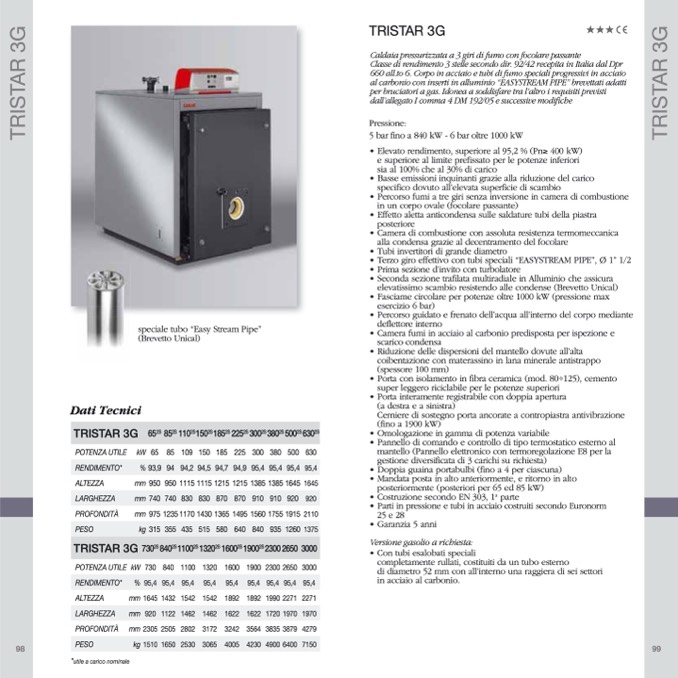

TRISTAR 3G
speciale tubo “Easy Stream Pipe”
(Brevetto Unical)
Dati Tecnici
POTENZAUTILE
kW 65 85 109 150 185 225 300 380 500 630
ALTEZZA
mm 950 950 1115 1115 1215 1215 1385 1385 1645 1645
PROFONDITÀ
mm 975 1235 1170 1430 1365 1495 1560 1755 1915 2110
POTENZA UTILE kW 730 840 1100 1320 1600 1900 2300 2650 3000
ALTEZZA
mm 1645 1432 1542 1542 1892 1892 1990 2271 2271
PROFONDITÀ
mm 2305 2505 2802 3172 3242 3564 3835 3879 4279
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Elevato rendimento, superiore al 95,2 % (Pn≥ 400 kW)
e superiore al limite prefissato per le potenze inferiori
sia al 100% che al 30% di carico
Basse emissioni inquinanti grazie alla riduzione del carico
specifico dovuto all’elevata superficie di scambio
Percorso fumi a tre giri senza inversione in camera di combustione
in un corpo ovale (focolare passante)
Effetto aletta anticondensa sulle saldature tubi della piastra
posteriore
Camera di combustione con assoluta resistenza termomeccanica
alla condensa grazie al decentramento del focolare
Tubi invertitori di grande diametro
Terzo giro effettivo con tubi speciali “EASYSTREAM PIPE”, Ø 1” 1/2
Prima sezione d’invito con turbolatore
Seconda sezione trafilata multiradiale in Alluminio che assicura
elevatissimo scambio resistendo alle condense (Brevetto Unical)
Fasciame circolare per potenze oltre 1000 kW (pressione max
esercizio 6 bar)
Percorso guidato e frenato dell’acqua all’interno del corpo mediante
deflettore interno
Camera fumi in acciaio al carbonio predisposta per ispezione e
scarico condensa
Riduzione delle dispersioni del mantello dovute all’alta
coibentazione con materassino in lana minerale antistrappo
(spessore 100 mm)
Porta con isolamento in fibra ceramica (mod. 80÷125), cemento
super leggero riciclabile per le potenze superiori
Porta interamente registrabile con doppia apertura
(a destra e a sinistra)
Cerniere di sostegno porta ancorate a contropiastra antivibrazione
(fino a 1900 kW)
Omologazione in gamma di potenza variabile
Pannello di comando e controllo di tipo termostatico esterno al
mantello (Pannello elettronico con termoregolazione E8 per la
gestione diversificata di 3 carichi su richiesta)
Doppia guaina portabulbi (fino a 4 per ciascuna)
Mandata posta in alto anteriormente, e ritorno in alto
posteriormente (posteriori per 65 ed 85 kW)
Costruzione secondo EN 303, 1
a
parte
Parti in pressione e tubi in acciaio costruiti secondo Euronorm
25e28
Garanzia 5 anni
Caldaia pressurizzata a 3 giri di fumo con focolare passante
Classe di rendimento 3 stelle secondo dir. 92/42 recepita in Italia dal Dpr
660 all.to 6. Corpo in acciaio e tubi di fumo speciali progressivi in acciaio
al carbonio con inserti in alluminio “EASYSTREAM PIPE” brevettati adatti
per bruciatori a gas. Idonea a soddisfare tra l’altro i requisiti previsti
dall’allegato I comma 4 DM 192/05 e successive modifiche
Pressione:
5 bar fino a 840 kW - 6 bar oltre 1000 kW
TRISTAR 3G
65
2S
85
2S
110
2S
150
2S
185
2S
225
2S
300
2S
380
2S
500
2S
630
2S
RENDIMENTO*
% 93,9
94
94,2
94,5
94,7
94,9
95,4
95,4
95,4
95,4
LARGHEZZA
mm
740
740
830
830
870
870
910
910
920
920
PESO
kg
315
355
435
515
580
640
840
935
1260
1375
TRISTAR 3G
730
2S
840
2S
1100
2S
1320
2S
1600
2S
1900
2S
2300 2650
3000
Versione gasolio a richiesta:
• Con tubi esalobati speciali
completamente rullati, costituiti da un tubo esterno
di diametro 52 mm con all’interno una raggiera di sei settori
in acciaio al carbonio.
RENDIMENTO*
%
95,4
95,4
95,4
95,4
95,4
95,4
95,4
95,4
95,4
LARGHEZZA
mm
920
1122
1462
1462
1622
1622
1720
1970
1970
PESO
kg
1510
1650
2530
3065
4005
4230
4900
6400
7150
*utile a carico nominale
