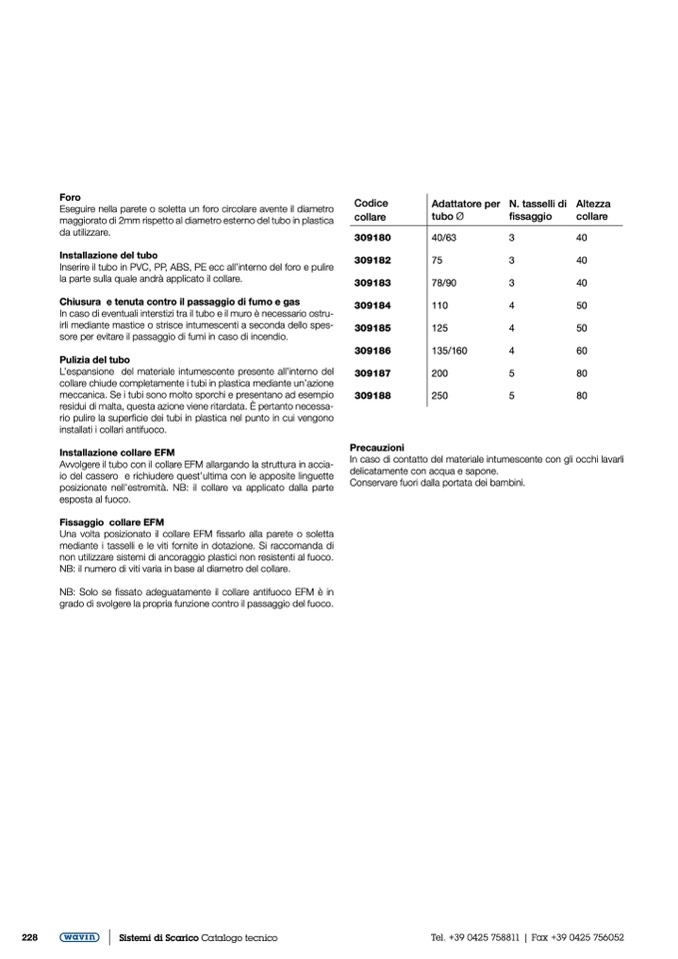

Foro
Eseguire nella parete o soletta un foro circolare avente il diametro
maggiorato di 2mm rispetto al diametro esterno del tubo in plastica
da utilizzare.
Installazione del tubo
Inserire il tubo in PVC, PP, ABS, PE ecc all’interno del foro e pulire
la parte sulla quale andrà applicato il collare.
Chiusura e tenuta contro il passaggio di fumo e gas
In caso di eventuali interstizi tra il tubo e il muro è necessario ostru-
irli mediante mastice o strisce intumescenti a seconda dello spes-
sore per evitare il passaggio di fumi in caso di incendio.
Pulizia del tubo
L’espansione del materiale intumescente presente all’interno del
collare chiude completamente i tubi in plastica mediante un’azione
meccanica. Se i tubi sono molto sporchi e presentano ad esempio
residui di malta, questa azione viene ritardata. È pertanto necessa-
rio pulire la superficie dei tubi in plastica nel punto in cui vengono
installati i collari antifuoco.
Installazione collare EFM
Avvolgere il tubo con il collare EFM allargando la struttura in accia-
io del cassero e richiudere quest’ultima con le apposite linguette
posizionate nell’estremità. NB: il collare va applicato dalla parte
esposta al fuoco.
Fissaggio collare EFM
Una volta posizionato il collare EFM fissarlo alla parete o soletta
mediante i tasselli e le viti fornite in dotazione. Si raccomanda di
non utilizzare sistemi di ancoraggio plastici non resistenti al fuoco.
NB: il numero di viti varia in base al diametro del collare.
NB: Solo se fissato adeguatamente il collare antifuoco EFM è in
grado di svolgere la propria funzione contro il passaggio del fuoco.
Codice
Adattatore per
collare
tubo Ø
309180
40/63
309182
75
309183
78/90
309184
110
309185
125
309186
135/160
309187
200
309188
250
Precauzioni
N. tasselli di Altezza
fissaggio
collare
3
40
3
40
3
40
4
50
4
50
4
60
5
80
5
80
In caso di contatto del materiale intumescente con gli occhi lavarli
delicatamente con acqua e sapone.
Conservare fuori dalla portata dei bambini.
