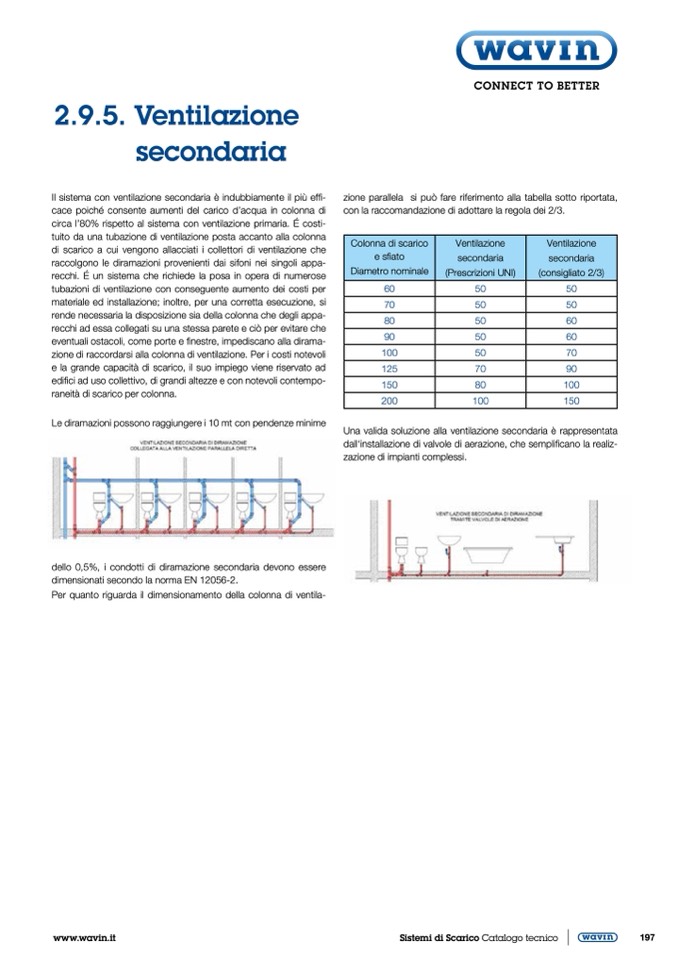

2.9.5. Ventilazione
secondaria
Il sistema con ventilazione secondaria è indubbiamente il più effi-
cace poiché consente aumenti del carico d’acqua in colonna di
circa l’80% rispetto al sistema con ventilazione primaria. É costi-
tuito da una tubazione di ventilazione posta accanto alla colonna
di scarico a cui vengono allacciati i collettori di ventilazione che
raccolgono le diramazioni provenienti dai sifoni nei singoli appa-
recchi. É un sistema che richiede la posa in opera di numerose
tubazioni di ventilazione con conseguente aumento dei costi per
materiale ed installazione; inoltre, per una corretta esecuzione, si
rende necessaria la disposizione sia della colonna che degli appa-
recchi ad essa collegati su una stessa parete e ciò per evitare che
eventuali ostacoli, come porte e finestre, impediscano alla dirama-
zione di raccordarsi alla colonna di ventilazione. Per i costi notevoli
e la grande capacità di scarico, il suo impiego viene riservato ad
edifici ad uso collettivo, di grandi altezze e con notevoli contempo-
raneità di scarico per colonna.
Le diramazioni possono raggiungere i 10 mt con pendenze minime
dello 0,5%, i condotti di diramazione secondaria devono essere
dimensionati secondo la norma EN 12056-2.
Per quanto riguarda il dimensionamento della colonna di ventila-
zione parallela si può fare riferimento alla tabella sotto riportata,
con la raccomandazione di adottare la regola dei 2/3.
Colonna di scarico
e sfiato
Diametro nominale
Ventilazione
secondaria
(Prescrizioni UNI)
Ventilazione
secondaria
(consigliato 2/3)
60
50
50
70
50
50
80
50 60
90
50
60
100
50
70
125
70
90
150
80
100
200
100
150
Una valida soluzione alla ventilazione secondaria è rappresentata
dall‘installazione di valvole di aerazione, che semplificano la realiz-
zazione di impianti complessi.
