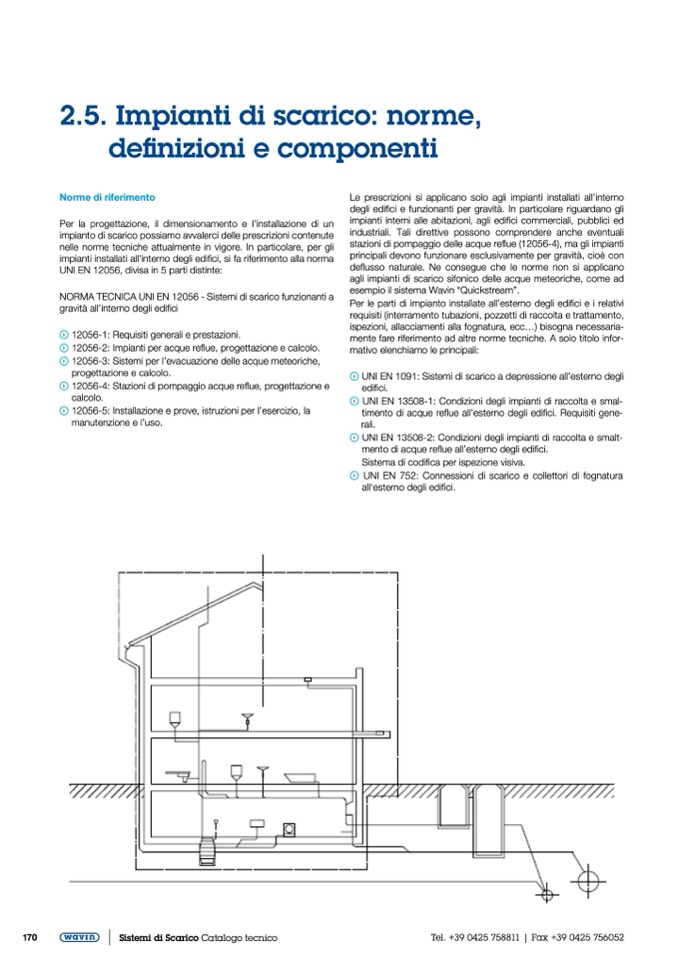

2.5. Impianti di scarico: norme,

definizioni e componenti

Norme di riferimento

Per la progettazione, il dimensionamento e l’installazione di un

impianto di scarico possiamo avvalerci delle prescrizioni contenute

nelle norme tecniche attualmente in vigore. In particolare, per gli

impianti installati all’interno degli edifici, si fa riferimento alla norma

UNI EN 12056, divisa in 5 parti distinte:

NORMA TECNICA UNI EN 12056 - Sistemi di scarico funzionanti a

gravità all’interno degli edifici

12056-1: Requisiti generali e prestazioni.

12056-2: Impianti per acque reflue, progettazione e calcolo.

12056-3: Sistemi per l’evacuazione delle acque meteoriche,

progettazione e calcolo.

12056-4: Stazioni di pompaggio acque reflue, progettazione e

calcolo.

12056-5: Installazione e prove, istruzioni per l’esercizio, la

manutenzione e l’uso.

Le prescrizioni si applicano solo agli impianti installati all’interno

degli edifici e funzionanti per gravità. In particolare riguardano gli

impianti interni alle abitazioni, agli edifici commerciali, pubblici ed

industriali. Tali direttive possono comprendere anche eventuali

stazioni di pompaggio delle acque reflue (12056-4), ma gli impianti

principali devono funzionare esclusivamente per gravità, cioè con

deflusso naturale. Ne consegue che le norme non si applicano

agli impianti di scarico sifonico delle acque meteoriche, come ad

esempio il sistema Wavin “Quickstream”.

Per le parti di impianto installate all’esterno degli edifici e i relativi

requisiti (interramento tubazioni, pozzetti di raccolta e trattamento,

ispezioni, allacciamenti alla fognatura, ecc...) bisogna necessaria-

mente fare riferimento ad altre norme tecniche. A solo titolo infor-

mativo elenchiamo le principali:

UNI EN 1091: Sistemi di scarico a depressione all’esterno degli

edifici.

UNI EN 13508-1: Condizioni degli impianti di raccolta e smal-

timento di acque reflue all’esterno degli edifici. Requisiti gene-

rali.

UNI EN 13508-2: Condizioni degli impianti di raccolta e smalt-

mento di acque reflue all’esterno degli edifici.

Sistema di codifica per ispezione visiva.

UNI EN 752: Connessioni di scarico e collettori di fognatura

all‘esterno degli edifici.
