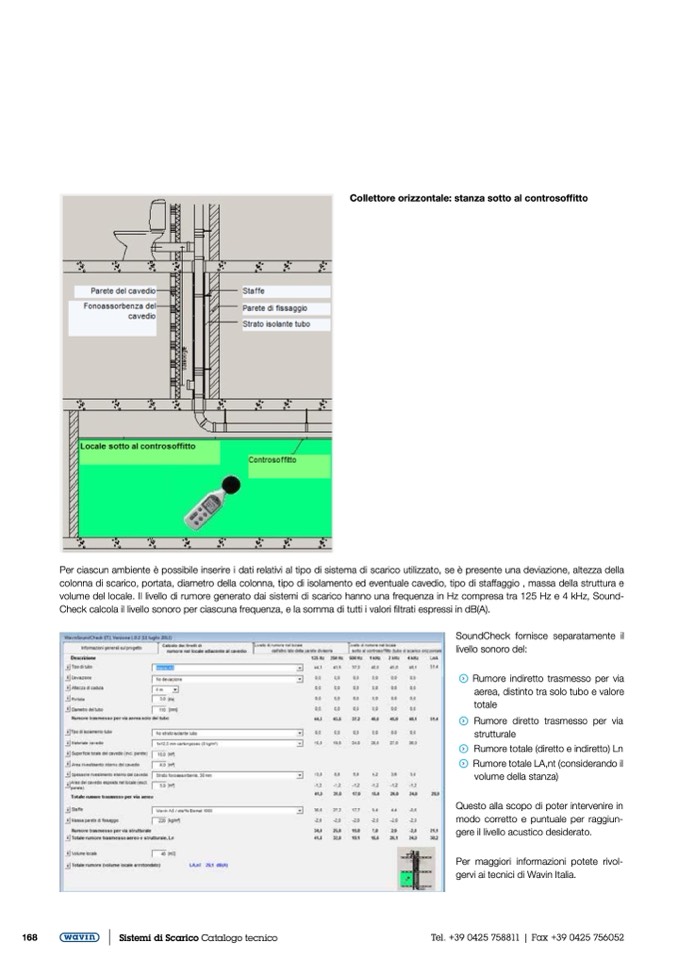

Collettore orizzontale: stanza sotto al controsoffitto

Per ciascun ambiente è possibile inserire i dati relativi al tipo di sistema di scarico utilizzato, se è presente una deviazione, altezza della

colonna di scarico, portata, diametro della colonna, tipo di isolamento ed eventuale cavedio, tipo di staffaggio , massa della struttura e

volume del locale. Il livello di rumore generato dai sistemi di scarico hanno una frequenza in Hz compresa tra 125 Hz e 4 kHz, Sound-

Check calcola il livello sonoro per ciascuna frequenza, e la somma di tutti i valori filtrati espressi in dB(A).

SoundCheck fornisce separatamente il

livello sonoro del:

Rumore indiretto trasmesso per via

aerea, distinto tra solo tubo e valore

totale

Rumore diretto trasmesso per via

strutturale

Rumore totale (diretto e indiretto) Ln

Rumore totale LA,nt (considerando il

volume della stanza)

Questo alla scopo di poter intervenire in

modo corretto e puntuale per raggiun-

gere il livello acustico desiderato.

Per maggiori informazioni potete rivol-

gervi ai tecnici di Wavin Italia.
