Caratteristiche

Valore di

riferimento

Riferimento

normativo

Indice di fluidità

(230°C x 2,16 kg)

da 0,2 a 3,0 gr/10‘ ISO 1133

Tensioni interne

(150°C x 60‘)

<= 2,0% ISO 2505

Resistena all‘urto

(-20°C)

TIR <= 10% EN 744

Comportamento al

fuoco

Classe B2 normal-

mente infiammabile

C-s2, d0

DIN 4102-1

EN 13501-1

Densità 1,30 - 1,50 gr/cm3 UNI EN ISO 1183-1

OIT >= 10 min EN 728

Temperatura

d‘esercizio

90°C continuo

95°C per tempi

brevi

Coefficiente di

dilatazione

0,12 mm/mK ASTM D 696

Effetti del calore

(150°C x 60‘)

assenza di

delaminaizoni o

deformazioni

EN ISO 580

Tenuta all‘acqua assenza perdite EN 1053

Tenuta all‘aria assenza perdite EN 1054

Cicli termici assenza perdite EN 1055

Ring stiffness >=6 Kn/m2

Livello di insonoriz-

zazione acustica

12 dB(A)

rif. 2,0 l/s

In accordo alla

nuova procedura di

test del Fraunhofer

Institute, valida

da Gennaio 2014

- (report n° P-BA

24/2016)

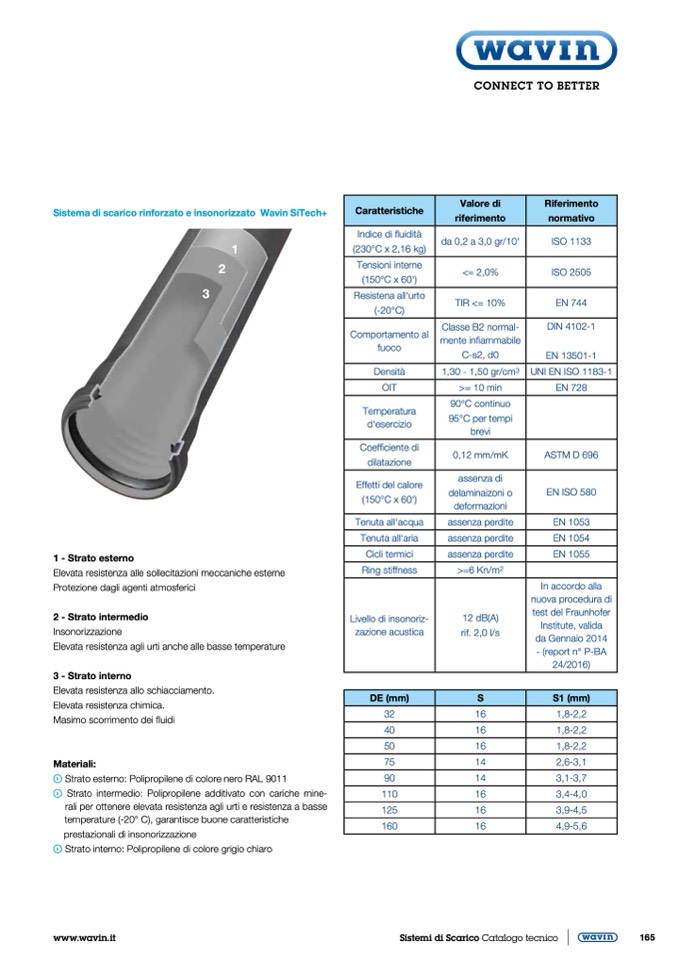

Sistema di scarico rinforzato e insonorizzato Wavin SiTech+

1 - Strato esterno

Elevata resistenza alle sollecitazioni meccaniche esterne

Protezione dagli agenti atmosferici

2 - Strato intermedio

Insonorizzazione

Elevata resistenza agli urti anche alle basse temperature

3 - Strato interno

Elevata resistenza allo schiacciamento.

Elevata resistenza chimica.

Masimo scorrimento dei fluidi

Materiali:

Strato esterno: Polipropilene di colore nero RAL 9011

Strato intermedio: Polipropilene additivato con cariche mine-

rali per ottenere elevata resistenza agli urti e resistenza a basse

temperature (-20° C), garantisce buone caratteristiche

prestazionali di insonorizzazione

Strato interno: Polipropilene di colore grigio chiaro

1

2

3

DE (mm) S S1 (mm)

32 16 1,8-2,2

40 16 1,8-2,2

50 16 1,8-2,2

75 14 2,6-3,1

90 14 3,1-3,7

110 16 3,4-4,0

125 16 3,9-4,5

160 16 4,9-5,6
